Принцип действия кориолисовых расходомеров и плотномеров
ПРИНЦИП ДЕЙСТВИЯ КОРИОЛИСОВЫХ РАСХОДОМЕРОВ И ПЛОТНОМЕРОВ
Кориолисовый расходомер состоит из датчика расхода и электронного преобразователя.
Датчик преобразует расход и плотность среды, а также температуру сенсорных трубок в электрические сигналы.
Электронный преобразователь конвертирует полученную от датчика информацию в цифровой сигнал и в стандартные выходные сигналы.
Измерение расхода
Поток жидкости в датчике проходит через пару симметричных изогнутых измерительных трубок, колеблющихся с определенной частотой. Форма колебаний одной из этих трубок показана на рисунке 1. Трубка приводится в движение электромагнитной катушкой, расположенной в центре изгиба трубки. Колебания трубки подобны колебаниям камертона и имеют амплитуду менее 1 мм и частоту в диапазоне 80 – 100 Гц.

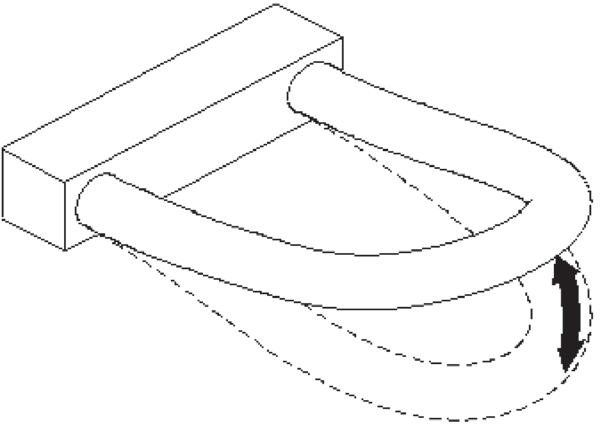

Рис. 1. Колебания трубки датчика
Измеряемой среде, проходящей через трубку, придается вертикальная составляющая движения вибрирующей трубки. При движении вверх во время первой половины цикла колебания (рисунок 2) жидкость, втекающая в трубку, создает сопротивление движению вверх, давя на трубку вниз. Поглотив вертикальный импульс при движении вокруг изгиба трубки, жидкость, вытекающая из трубки, сопротивляется уменьшению вертикальной составляющей движения, толкая трубку вверх (рисунок 3). Это приводит к закручиванию трубки (рисунок 1.7). Когда трубка движется вниз во время второй половины цикла колебания, она закручивается в противоположную сторону. Это закручивание называется эффектом Кориолиса.

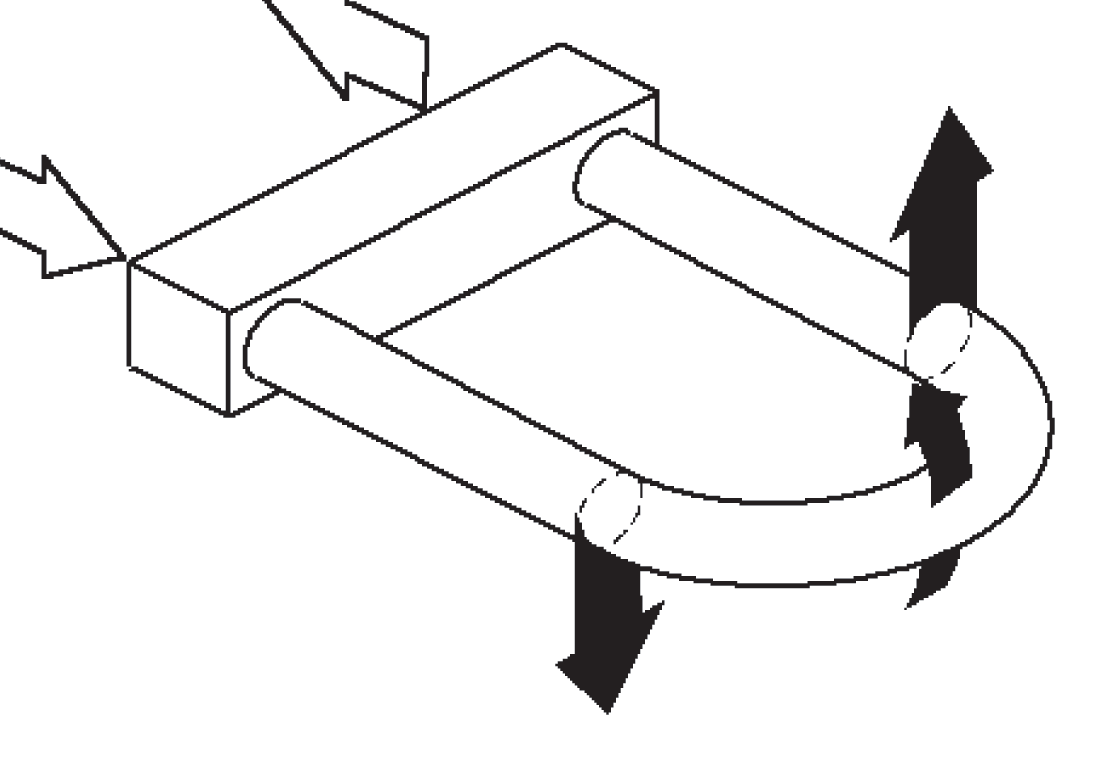

Рис. 2. Силы, действующие на трубку при движении вверх
Исходя из второго закона Ньютона, угол закручивания трубки датчика прямо пропорционален количеству жидкости, проходящей через трубку в единицу времени. Электромагнитные катушки-детекторы, расположенные с каждой стороны трубки, снимают сигнал, соответствующий колебаниям трубки. Массовый расход определяется путем измерения временной задержки между сигналами детекторов. При отсутствии потока закручивания трубы не происходит, и между сигналами детекторов нет временной разности.

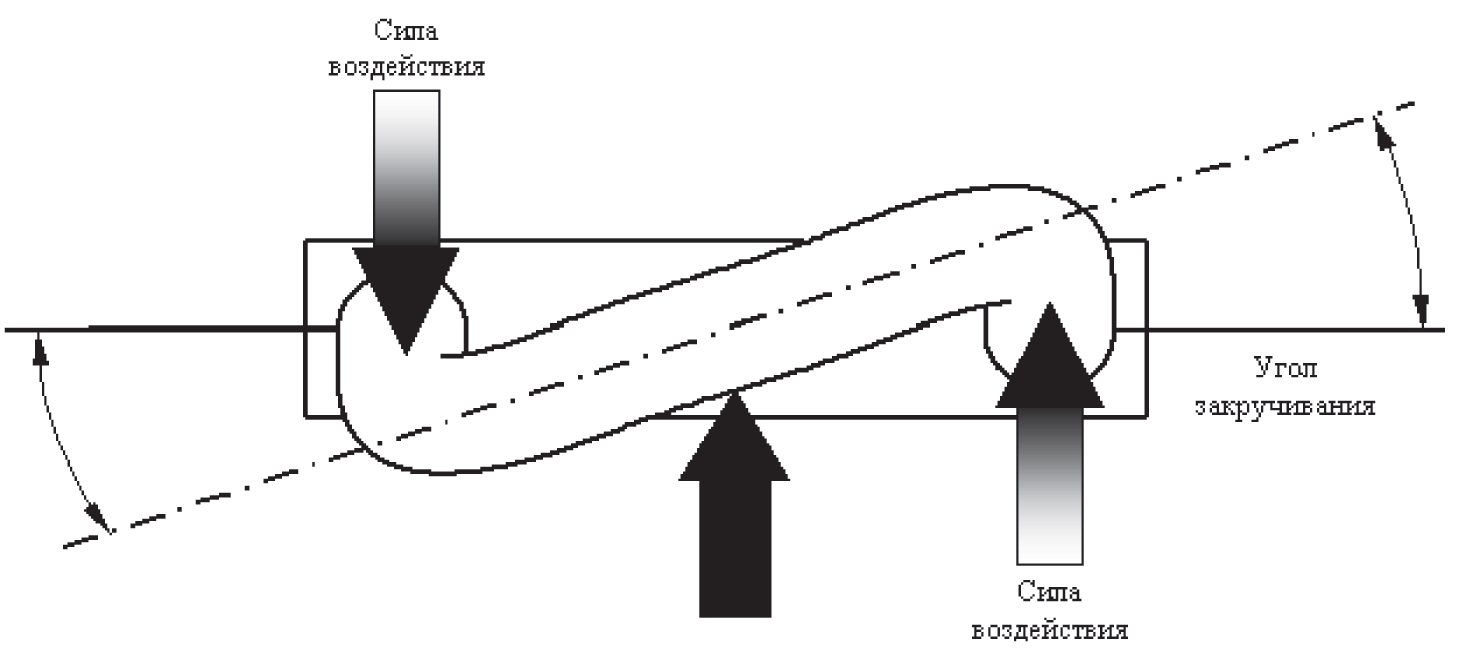

Рис. 3. Трубка датчика и пара сил, приводящая ее к закручиванию
При наличии потока труба закручивается, при этом возникает разность по времени в поступлении двух сигналов по скорости. Эта разница во времени прямо пропорциональна массовому расходу.
Измерение плотности
Собственная частота колебаний сенсорных трубок зависит от их геометрии, материала, конструкции и массы. Масса состоит из двух частей: массы самих трубок и массы измеряемой среды в трубках. Для конкретного типоразмера сенсора масса трубок постоянна. Поскольку масса измеряемой среды в трубках равна произведению плотности среды и внутреннего объема, а объем трубок является также постоянным для конкретного типоразмера, то частота колебаний трубок может быть привязана к плотности среды и определена путем измерения периода колебаний.
