Гидростатические измерители уровня HLM-25S

Гидростатический измеритель уровня HLM–25S

Данный уровнемер применяется для измерения уровня неагрессивных жидкостей (без каких-либо твердых примесей) в резервуарах без давления, скважинах, колодцах, отстойниках, резервуарах и бассейнах.

• Выбор расстояния измерения в диапазоне до 100 метров (H2O);
• Справка о соответствии санитарным нормам для контакта с питьевой водой;
• Простая установка без необходимости настройки.

Гидростатический измеритель уровня HLM–25S это компактный измерительный прибор включающий в свою конструкцию тензометрический датчик и вычислительную электронику в металлическом зонде. Из корпуса выходит два кабеля с капилляром (для компенсации атмосферного давления). Передняя часть датчика снабжена пластиковой снимаемой крышкой (для предотвращения повреждения мембраны). Измеритель уровня не имеет доступных регулировочных элементов.

ТИПЫ ДАТЧИКА

HLM–25S Диапазон измерений 1 ... 100 м H2O, произвольные диапазоны измерений (настраиваются пользователем с шагом - 10см).
Выход по току (4 ... 20 мА), исполнение для взрывобезопасных зон.

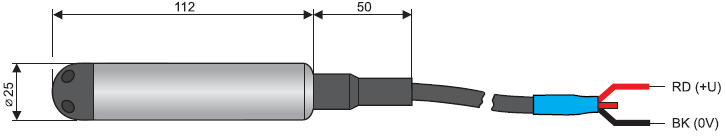

РАЗМЕРНЫЙ ЧЕРТЕЖ

УСТАОВКА

• Установка производится через размещение зонда сверху над измеряемой областью (резервуар, скважина и тд). Зонд висит на тросе, либо помещается на дно. Если зонд висит глубже чем 50 м, то необходимо использовать кабель кабельный держатель KD-60 (см. рисунок).
• Кабель включает трубку компенсации воздуха (капилляр), поэтому соединение должно быть сделано в негерметичном корпусе.
• В разрезе, профиль кабеля должен иметь минимальный диаметр равный 30 см. Кабель не рекомендуется укорачивать или производить над ним другие механические манипуляции.
• В резервуарах, где есть сильные завихрения или волны, зонд должен быть помещен в трубе, за стенкой, или, по крайней мере, на максимально возможное расстояние от источника турбулентности.
• При использовании жидкости, отличной от воды, необходимо откорректировать выходной сигнал измерителя, учитывая плотность жидкости. При возникновении вопросов, связанных с данным пунктом, свяжитесь с производителем.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

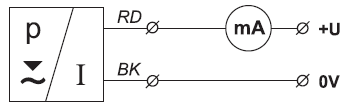

Датчик подключается к вычислителю (контроль, отображение) через соединительные кабеля. Схема подключения приведена на рисунке. Электрические соединения должно делаться в обесточенном состоянии!

Блок питания должен быть источником безопасного напряжения от 12 до 36 В постоянного тока, которое может быть частью вычислителя или устройства отображения.

RD - Красный провод;

BK - Черный провод.

СФЕРЫ ПРИМЕНЕНИЯ

Для непрерывного измерения уровня неагрессивных жидкостей без грубых (твердых) примесей в резервуарах без давления, скважин, колодцев, резервуаров и бассейнов. Для применения с другими жидкостями проконсультируйтесь с менеджерами компании Контеч Систем.

КОД ЗАКАЗА

HLM – 25S – * – **** Кабель ** м

Звездочка №1 - Тип выхода (например "I" - токовый выход (4...20 мА);

Звездочки №2-№5 - Диапазон измерения (например 0010...1000 (1...100м));

Звездочки №6 и №7 - Длина кабеля в метрах.

ПРИМЕРЫ ПРАВИЛЬНОГО ОФОРМЛЕНИЯ КОДА ЗАКАЗА

• HLM–25S–I–0010 Кабель 3 м
• HLM–25S–I–0200 Кабель 25 м
• HLM–25S–I–0500 Кабель 52 м

АКСЕССУАРЫ

Опционально - за дополнительную плату:

• Держатель для кабеля KD–60;

БЕЗОПАСНОСТЬ, ЗАЩИТА И СОВМЕСТИМОСТЬ

Измеритель уровня HLM–25S оборудован защитой от неправильной полярности и перегрузки по току. Электромагнитная совместимость обеспечивается в соответствии со стандартами EN 55011 / B, EN 61326-1, EN 61000-4-2 (8 кВ), -4-3 (10 В/м), -4-4 (2 кВ), -4-5 (1 кВ) и -4-6 (10 В).
